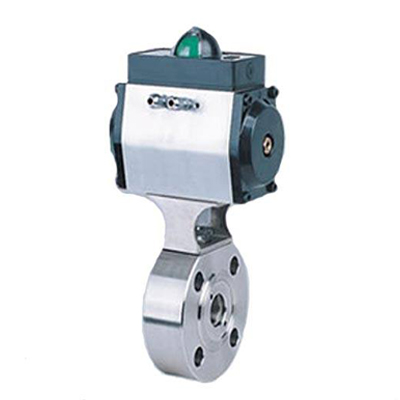

氣動信號球閥
一、產品氣動信號球閥的詳細資料：
產品型號：Q671F
產品名稱：氣動信號球閥
產品說明：
Q671氣動對夾信號球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
Q671氣動信號球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，閥體部分同“1”電動球閥閥體一樣。氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。
閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于公司采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。
二、氣動信號球閥主要外形和連接尺寸單位：
|
Q671F-16P |
||||||||||
|
通徑DN |
d |
L |
D |
K |
n-Md |
f |
H |
W |
W1 |
|
|
mm |
in |
|||||||||
|
15 |
1/2″ |
14 |
35 |
90 |
65 |
4-M12 |
2 |
170 |
145 |
90 |
|
20 |
3/4″ |
19 |
38 |
100 |
75 |
4-M12 |
2 |
175 |
145 |
90 |
|
25 |
1″ |
24 |
42 |
110 |
85 |
4-M12 |
2 |
180 |
160 |
90 |
|
32 |
11/4″ |
29 |
50 |
135 |
100 |
4-M16 |
2 |
195 |
180 |
90 |
|
40 |
11/2″ |
38 |
60 |
145 |
110 |
4-M16 |
2 |
205 |
220 |
90 |
|
50 |
2″ |
48 |
72 |
160 |
125 |
4-M16 |
3 |
230 |
230 |
90 |
|
65 |
21/2″ |
64 |
95 |
180 |
145 |
4-M16 |
3 |
245 |
250 |
90 |
|
80 |
3″ |
72 |
118 |
195 |
160 |
8-M16 |
3 |
270 |
290 |
90 |
|
100 |
4″ |
92 |
140 |
215 |
180 |
8-M16 |
3 |
290 |
350 |
90 |
|
125 |
5″ |
110 |
175 |
245 |
210 |
8-M16 |
3 |
-
|
460 |
90 |
|
150 |
6″ |
135 |
210 |
280 |
240 |
8-M20 |
3 |
-
|
610 |
90 |
|
200 |
8″ |
175 |
300 |
335 |
295 |
12-M20 |
3 |
-
|
840 |
90 |
訂貨須知：
一、①氣動信號球閥產品名稱與型號②氣動信號球閥口徑③氣動信號球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的氣動信號球閥型號，請按氣動信號球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
