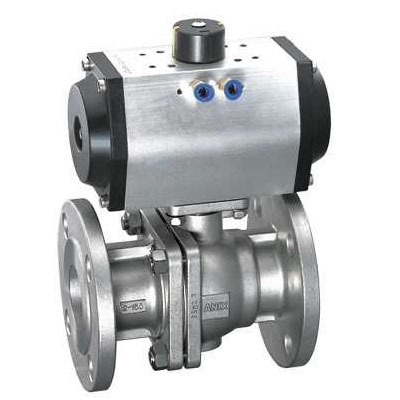

Q641F氣動球閥
一、產品氣（電）動球閥的詳細資料：
產品型號：Q641F
產品名稱：氣（電）動球閥
產品特點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8. 因為氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
9.相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，（手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥目前可以達到DN1200口徑。）
二、主要性能規范：
|
型號 |
公稱壓力 |
試驗壓力 |
適用溫度/℃ |
適用介質 |
||
|
殼體 |
液體密封 |
氣體密封 |
||||
|
Q641F-25C |
2.5 |
3.75 |
2.75 |
0.6 |
≤150 |
水、汽、油品等 |
|
Q641F-25P |
弱腐蝕材質 |
|||||
|
Q641F-25R |
腐蝕性介質 |
|||||
三、主要零件材料：
|
型號 |
零件名稱 |
|||
|
閥體 |
球體、閥桿 |
密封圈 |
填料 |
|
|
Q641F-25C |
碳素鋼鑄件或鍛件 |
2GrL3 |
增強聚四氟乙烯 |
聚四氟乙烯 |
|
Q641F-25P |
鉻鎳鈦不銹鋼鑄件或鍛件 |
鉻鎳鈦不銹鋼 |
||
|
Q641F-25R |
鉻鎳鉬鈦不銹鋼鑄件或鍛件 |
鉻鎳鉬鈦不銹鋼 |
||

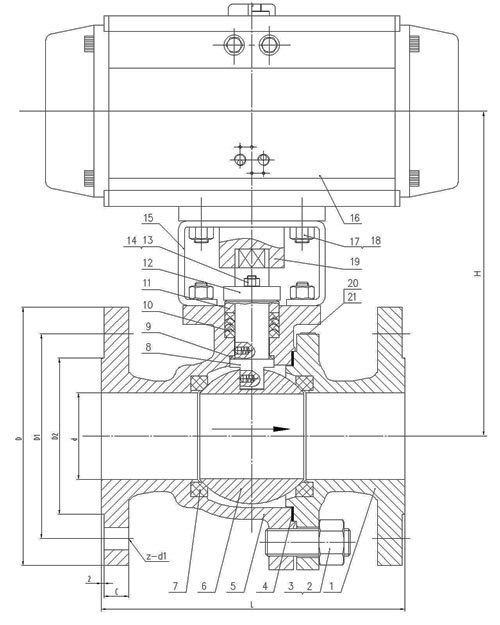

四、氣（電）動球閥主要尺寸及數量：
|
公稱通徑 |
尺寸mm |
||||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
氣動裝置型號 |
電動裝置型號 |
|
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
225 |
QGSY50 |
ZY05 |
|
20 |
140 |
105 |
75 |
55 |
16 |
4-Φ14 |
227 |
QGSY50 |
ZY05 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-Φ14 |
233 |
QGSY50 |
ZY05 |
|
32 |
165 |
135 |
100 |
78 |
18 |
4-Φ18 |
259 |
QGSY65 |
ZY10 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-Φ18 |
267 |
QGSY65 |
ZY10 |
|
50 |
200 |
160 |
125 |
100 |
20 |
4-Φ18 |
278 |
QGSY65 |
ZY10 |
|
65 |
220 |
180 |
145 |
120 |
22 |
8-Φ18 |
363 |
QGSY80 |
ZY10 |
|
80 |
250 |
195 |
160 |
135 |
22 |
8-Φ18 |
383 |
QGSY105 |
ZY20 |
|
100 |
280 |
230 |
190 |
160 |
24 |
8-Φ23 |
552 |
QGSY105 |
ZY20 |
|
125 |
320 |
270 |
220 |
188 |
28 |
8-Φ25 |
576 |
QGSY125 |
ZY40 |
|
150 |
360 |
300 |
250 |
218 |
30 |
8-Φ25 |
604 |
QGSY160 |
ZY60 |
訂貨須知：
一、①氣（電）動球閥產品名稱與型號②氣（電）動球閥口徑③氣（電）動球閥是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定公司的氣（電）動球閥型號，請按氣（電）動球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務.
