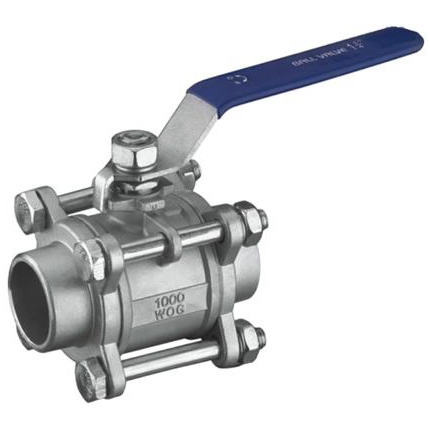

- 三片式對焊球閥

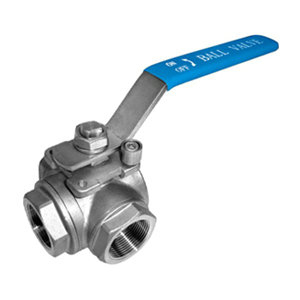

- 三通絲口球閥
- 氣源球閥
- 高壓鍛打小型球閥
- YJZQ高壓液壓球閥
- 二片式內螺紋球閥
- Q41H/W鍛鋼三片式硬密封球閥
- V型球閥
- Q641F氣動球閥
- 氣動對夾球閥
- 氣動法蘭三通球閥
- 氣動內螺紋三通球閥
- 氣動固定球閥
- Q647Y氣動金屬硬密封球閥
- ZSHO氣動O型切斷球閥
- 氣動信號球閥
- 氣動三片式球閥
- 電動襯氟O型球閥
- 電動固定式球閥
- 不銹鋼電動四通換向球閥
- 電動法蘭球閥
- 電動塑料球閥
- Q947F固定式電動球閥
- 電動四通球閥
- 二片式高平臺球閥
- 一片式螺紋球閥
- Q47F型API鑄鋼固定球閥
- Q47F型國標鑄鋼固定球閥
- Q47F型鍛鋼固定球閥
- Q47H/Y型硬密封固定球閥
- SQ47PPL型卸灰固定球閥
- PQ3/940H/Y型偏心半球閥
- PQ3/940H/F型上裝式偏心半球閥
- Q44/45F型三通四密封球閥
- Q46F型四通四密封球閥
- Q41F型API、JIS浮動球閥
- Q41F型國標浮動球閥
- 雙向硬碰硬旋球閥
咨詢電話：13020156119
圖文傳真：13020156119
E-mail：1610051971@qq.com
地址：上海市奉賢區楊王工業區宏楊路158號
氣源球閥
一、產品汽源球閥的詳細資料：
產品型號：QG.Y1
產品名稱：氣源球閥
產品特點：氣源球閥,QG.Y1氣源球閥,QG.Y1卡套式球閥
汽源球閥的詳細資料：氣源球閥,QG.Y1氣源球閥,QG.Y1卡套式球閥
二、主要性能規范及主要零件材料：
|
型號 |
名稱 |
公稱壓力 |
強度試驗壓力 |
密封試驗壓力 |
主要材料 |
適用溫度（℃） |
||||
|
閥體 |
閥座 |
球 |
閥桿 |
填料 |
||||||
|
QG·Y1 |
氣源球閥 |
1.0 |
1.5PN |
1.1PN |
H62 |
耐酸鋼 |
聚四氟乙烯PTFE |
常溫 |
||
|
QY-1 |
氣動管路球閥 |
|||||||||
|
QY-2 |
||||||||||
|
QY-3 |
||||||||||
|
QG·Y1 |
卡套式球閥 |
2.5 |
碳鋼耐酸鋼 |
耐酸鋼 |
聚四氟乙烯PTFE |
-20~200 |
||||
|
QH J·Y1 |
||||||||||
|
QG·Y1 |
取壓球閥 |
|||||||||
|
QH J·AY1 |
||||||||||
|
QG·M1 |
壓力表球閥 |
|||||||||
|
QH J·M1 |
||||||||||
|
Q11SA |
內螺紋球閥 |
柔性石墨 |
-40~150 |
|||||||
|
Q91SA |
異徑球閥 |
|||||||||
三、汽源球閥主要尺寸：
|
型號 |
名稱 |
公稱通徑DN（mm） |
配管通徑Do（mm） |
結構長度L（mm） |
|
QG·Y1 |
氣源球閥 |
1、6 |
6、8 |
90 |
|
QY-1 |
氣動管路球閥 |
-
|
6、8、10 |
66、68、80 |
|
QY-2 |
氣動管路球閥 |
-
|
6、8、10 |
65、66、67 |
|
QY-3 |
氣動管路球閥 |
- |
6、8、10 |
65、66、67 |
|
QG·Y1 |
卡套式球閥 |
10 |
12、14 |
130 |
|
QH J·Y1 |
卡套式球閥 |
10、15 |
12、14、18 |
130 |
|
QG·Y1 |
取壓球閥 |
10 |
12、14 |
105 |
|
QH J·AY1 |
取壓球閥 |
10、15 |
12、14、18 |
105 |
|
QG·M1 |
壓力表球閥 |
10 |
- |
145 |
|
QH J·M1 |
壓力表球閥 |
3 |
- |
145 |
|
Q11SA |
內螺紋球閥 |
10、15 |
- |
68 |
|
Q91SA |
異徑球閥 |
10 |
14 |
100 |
訂貨須知：
1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件
