氣動法蘭三通球閥
產品型號：Q644F∕Q645F
產品名稱：氣動法蘭三通球閥
產品特點及用途：
氣動三通法蘭球閥可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流
1、氣動三通法蘭球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭連接少，可靠性高，設計實現了輕量化。
2、氣動三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
技術參數
|
閥體形式 |
三通球閥 |
|
公稱通徑 |
DN15-DN200mm |
|
公稱壓力 |
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
法蘭式、螺紋式(適用于1/2"～2") |
|
閥蓋形式 |
整體式 |
|
壓蓋形式 |
壓板壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
執行機構
|
執行器類型 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
氣源壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
20～+60℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

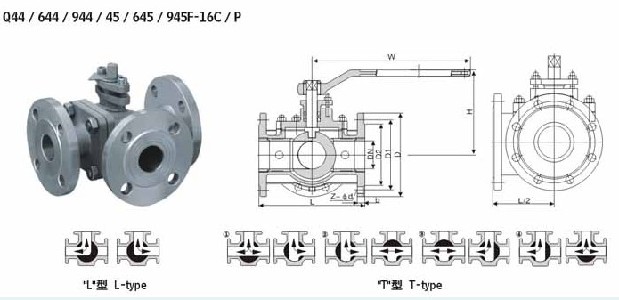

三通法蘭球閥主要外形和連接尺寸單位：
|
公稱通徑 |
L |
D1 |
D2 |
H |
N-￠M |
|
|
DN |
in |
|||||
|
15 |
1/2″ |
130 |
15 |
46 |
48 |
4-14 |
|
20 |
3/4″ |
130 |
20 |
56 |
53 |
4-14 |
|
25 |
1″ |
140 |
25 |
65 |
58 |
4-14 |
|
32 |
1 1/4″ |
165 |
32 |
76 |
71 |
4-18 |
|
40 |
1 1/2″ |
165 |
40 |
84 |
76 |
4-18 |
|
50 |
2″ |
203 |
50 |
99 |
85 |
4-18 |
|
65 |
2 1/2 |
222 |
64 |
118 |
101.5 |
4-18 |
|
80 |
3″ |
241 |
76 |
132 |
111.5 |
8-18 |
|
100 |
4″ |
305 |
100 |
156 |
140 |
8-18 |
|
125 |
5″ |
356 |
125 |
184 |
183 |
8-18 |
|
150 |
6″ |
394 |
150 |
211 |
201 |
8-22 |
|
200 |
8″ |
457 |
200 |
266 |
252 |
8-22 |
訂貨須知：
一、①氣動三通內球閥產品名稱與型號②氣動三通內球閥口徑③氣動三通球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的氣動三通球閥型號，請按氣動三通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
