Q21F廣式球閥
一、產品廣式外螺紋球閥的詳細資料：
產品型號：Q21F
產品名稱：廣式外螺紋球閥
產品特點：應用規范公稱壓力：1.6-6。4MPa 適用溫度范圍：2-20~232℃~350℃ 適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。螺紋類型：ZG.G·NPT.BSPT.BSP.DIN259/2999 廣式外螺紋球閥,對焊球閥.
二、主要零件材料：
|
零件名稱 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不銹鋼SS304 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P |
1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R |
SS316/Cr18Ni12Mo2Ti |
SS316/Cr18Ni12Mo2Ti |

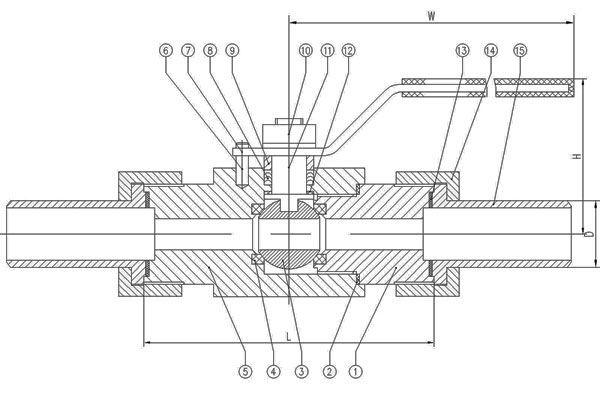

三、廣式外螺紋球閥主要尺寸：
|
公稱直徑 |
尺寸 |
|||||
|
d |
L |
L1 |
M |
Lo |
Q61對焊接頭總長 |
|
|
6 |
8 |
85 |
15 |
20×1.5 |
110 |
166 |
|
10 |
10 |
85 |
16 |
24×1.5 |
110 |
166 |
|
15 |
10 |
85 |
18 |
30×2 |
110 |
172 |
|
20 |
13 |
90 |
18 |
36×2 |
110 |
187 |
|
25 |
17 |
100 |
20 |
42×2 |
110 |
227 |
|
32 |
22 |
120 |
20 |
52×2 |
150 |
235 |
|
40 |
25 |
135 |
25 |
60×3 |
150 |
255 |
|
50 |
32 |
140 |
25 |
72×3 |
150 |
291 |
螺紋標準：GB196
訂貨須知：
1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件
